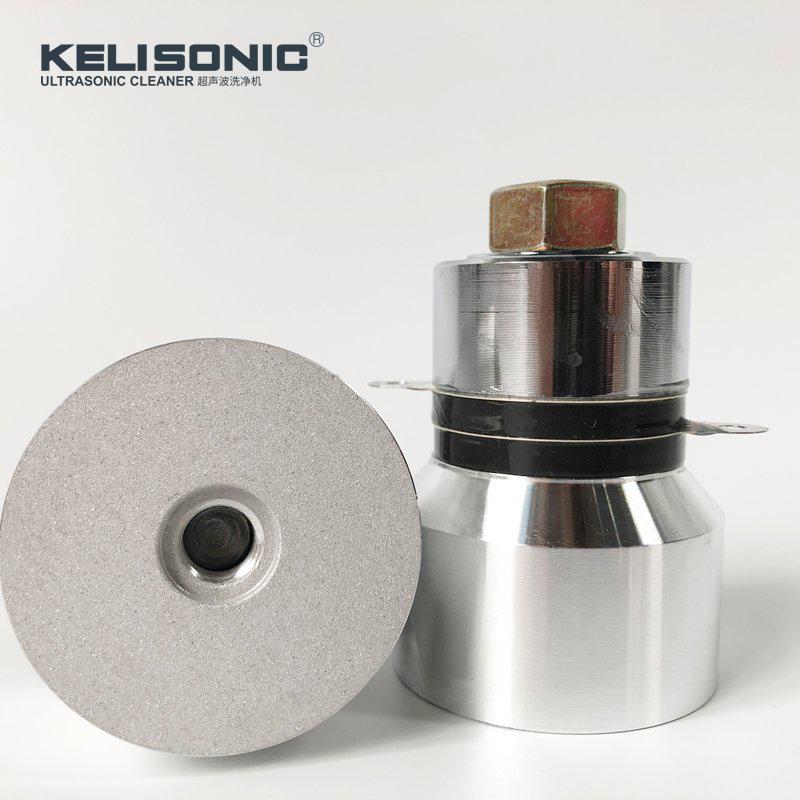

68KHz超声波换能器

型号:Kelisonic-3868
功率:60W
频率:68KHz

品牌:Kelisonic

产品特点:

超声波清洗换能器:将高频电信号转换为机械振动的转换器。超声波换能器是用压电陶瓷的压电效应,来实现电能向机械能(声波振动)转换的设备。超声清洗是通过换能器产生的超声波振动,在水中发生空化效应所产生的高压空化气泡,将被清洗物件表面的污垢剥离,达到清洁的效果,超声波清洗的优点,清洁度高、清洗效果好。
Parameter
Professional Manufacturer of Surface Pretreatment and Cleaning Equipment - Providing the Overall Solution of Industrial Cleaner
超声波清洗换能器参数:

型号

谐振频率

静态电容

谐振阻抗

外型尺寸

功率

绝缘阻抗

(KHz)

(PF)

(Ω)

直径×高度

(W)

(2500DC)

kelisonic-3540

40±0.5

4200±10%

≤20

45×55

50

≥1000M

kelisonic-3825

25±0.5

4800±10%

≤20

58×76

60

≥1000M

kelisonic-3828

28±0.5

4800±10%

≤20

59×68

60

≥1000M

kelisonic-3840

40±0.5

4800±10%

≤20

48×44

60

≥1000M

kelisonic-3868

68±1.5

5100±10%

≤20

50×65

60

≥1000M

kelisonic-3880

80±1.5

4200±10%

≤25

40×54

60

≥1000M

kelisonic-38100

100±1.5

5100±10%

≤25

40×54

60

≥1000M

kelisonic-38120

120±1.5

5100±10%

≤25

40×54

60

≥1000M

kelisonic-38132

132±1.5

4200±10%

≤25

40×54

60

≥1000M

kelisonic-38170

170±3

5100±10%

≤25

62×42

60

≥1000M

kelisonic-4525

25±0.5

7800±10%

≤20

68×76

80

≥1000M

kelisonic-4528

28±0.5

7800±10%

≤20

67×67

80

≥1000M

kelisonic-5025

25±0.5

9000±10%

≤20

67×80

100

≥1000M

kelisonic-5028

28±0.5

9000±10%

≤20

67×67

100

≥1000M

kelisonic-25200

200±3

2600±10%

≤35

30×35

25

≥1000M

kelisonic-3825

25±0.5

3800±10%

≤20

58×76

60

≥1000M

kelisonic-3828

28±0.5

3800±10%

≤20

59×68

60

≥1000M

kelisonic-3833

33±0.5

3800±10%

≤20

48×61

60

≥1000M

kelisonic-3840

40±0.5

3800±10%

≤20

48×51

60

≥1000M

kelisonic-4520

20±0.5

5200±10%

≤20

67×95

80

≥1000M

kelisonic-4525

25±0.5

5200±10%

≤20

68×76

80

≥1000M

kelisonic-4528

28±0.5

5200±10%

≤20

67×67

80

≥1000M

kelisonic-5025

25±0.5

6500±10%

≤20

67×80

100

≥1000M

kelisonic-5028

28±0.5

6500±10%

≤20

67×67.5

100

≥1000M

kelisonic-5040

40±0.5

6500±10%

≤20

67*54

100

≥1000M

kelisonic-28/40

28/40±0.5

3800±10%

≤30

65×70

60

≥1000M

kelisonic-28/40

28/40±0.5

5200±10%

≤30

65×70

60

≥1000M

注:前盖安装面如是需要螺钉安装的,螺孔尺寸均(直径*牙距*深度)为M10*1.0*10

Introduce
Professional Manufacturer of Surface Pretreatment and Cleaning Equipment - Providing the Overall Solution of Industrial Cleaner
超声波换能器:行业内俗称“超声波振子”或“超音波振荡子”,对于超声波清洗行业应用类,称为“超声波清洗换能器”。超声波清洗换能器一般采用喇叭型复合阵子结构(Langevin),它由前、后金属盖板、压电陶瓷晶片、预应力螺杆、电极片、和绝缘套管组成。施加合适的预应力,换能器在大功率、高振幅的条件下具有良好的机电转换效率。 超声清洗正是通过换能器产生的超声波振动,在水中发生空化效应所产生的瞬间高压空泡,冲击被清洗物而达到良好的清洗效果。超声波清洗换能器属连续工作的中功率型换能器,一般以连续工作的平均值来计算与恒量其功率大小.

超声波清洗换能器常见问题解答:


问:如何判别换能器正负极?

答:两片压电陶瓷晶片中间所在的电极是正极;与金属接触的电极片为负极。


问:超声波清洗换能器如何接线?

答:并联接线法,耐高温纤维导线需穿孔绕结再锡焊,忌搭焊,避免出现电极打火现象。


问:超声波清洗器安装时要注意什么?
答:安装时超声波清洗槽或者超声波振板的接触面要喷砂处理,超声波振头的喷砂面要采用酒精清洁,不同材料厚度需施加不同扭力


问:换能器如何绝缘和测试?

答:裸露在外导线及锡焊接部位采用热缩套管或加硅胶涂覆密封。


问:超声波清洗换能器功率定义?

答:清洗换能器功率,一般为额定平均功率,是指在谐振频率下的输入电功率。


问:超声波清洗机换能器如何排布?

答:超声波清洗换能器的排布,取决于水槽的结构,考虑不同频率的有效作用距离,再将功率密度代入计算取整即可。


问:超声波清洗机调试时为何有多个频率?

答:超声波清洗换能器安装后调试机器时,强电场条件下在其谐振点附件有四个频率,较低的是振子横向振动频率,接下来是振子与不锈钢粘合形成振动方向上的整体频率,稍低于换能器固有频率,第三是换能器固有频率,第四是换能器中晶片径向振向频率。其中第二和第三是可用的频率。另外,电路电感匹配不佳时,会有偏离频率起振现象。

相关标签: PZT压电陶瓷换能器 超声波换能器 NTK震头 超声波 超音波 日本振头 进口振头
